Măsurarea debitului este un aspect critic în diferite industrii, inclusiv tratarea apei, procesarea chimică și producția de alimente și băuturi. Diferite tipuri de fluxuri sunt disponibile pe piață, fiecare cu propriile sale caracteristici unice, avantaje și limitări. În calitate de furnizor de debituri de paddlewheel, sunt adesea întrebat despre diferențele dintre debitmetrele cu palete și alte tipuri de debituri. În această postare pe blog, voi explora aceste diferențe pentru a vă ajuta să luați o decizie în cunoștință de cauză atunci când alegeți un debitmetru pentru aplicația dvs. specifică.
Cum funcționează debitmetrele paletei
Fluxurile de paddlewheel funcționează pe un principiu relativ simplu. Ele constau dintr -un senzor de paletă care este introdus în fluxul de flux. Pe măsură ce fluidul curge, acesta face ca rotirea paletei să se rotească. Viteza de rotație a roții de paletă este direct proporțională cu debitul fluidului. Un senzor, de obicei un senzor magnetic sau optic, detectează rotația roții de paletă și o transformă într -un semnal electric. Acest semnal este apoi procesat pentru a oferi o măsurare a debitului.
Unul dintre avantajele cheie ale fluxurilor de paddlewheel este simplitatea lor. Sunt relativ ușor de instalat și de întreținut, ceea ce le face o soluție eficientă cost -costuri pentru multe aplicații. În plus, acestea pot fi utilizate într -o gamă largă de dimensiuni de conducte, de la conducte cu diametru mic la conducte industriale mari.
Comparație cu fluxurile de turbină
Debitmetre de turbină, cum ar fiTraductoare de turbină din seria KF500şiTraductoare de turbină din seria KF500F, de asemenea, funcționează pe baza principiului rotației induse de fluid. Într -un debitmetru de turbină, fluxul de fluid face ca un rotor de turbină să se învârtă. Se detectează rotația turbinei și se calculează debitul.
Cu toate acestea, există unele diferențe notabile între paddlewheel și fluxuri de turbină. Fluxurile de turbină oferă, în general, o precizie mai mare, în special în aplicații cu flux ridicat. Acestea pot oferi o măsurare mai precisă a debitului, cu precizii de obicei în intervalul de la ± 0,25% până la ± 1% din lectură. Pe de altă parte, fluxurile de paddlewheel au de obicei o precizie în intervalul de la ± 1% până la ± 3% din lectură.
În ceea ce privește instalarea, fluxurile de turbină necesită adesea mai multă conductă dreaptă în amonte și în aval de contor pentru a asigura măsurarea exactă. Acest lucru se datorează faptului că turbina are nevoie de un profil de flux uniform pentru a se roti lin. În schimb, debitmetrele cu palete sunt mai puțin sensibile la tulburările de curgere și pot funcționa cu țeavă mai puțin dreaptă.
O altă diferență este vâscozitatea fluidului care poate fi măsurată. Fluxurile de turbină sunt mai potrivite pentru lichide cu vâscozitate scăzută, deoarece lichidele de vâscozitate ridicate pot provoca o tracțiune excesivă pe rotorul turbinei, afectând rotația și precizia măsurării acestuia. Fluxurile de paddlewheel pot gestiona o gamă mai largă de vâscozități fluide, ceea ce le face o alegere mai bună pentru aplicațiile care implică lichide vâscoase.
Comparație cu fluxuri cu ultrasunete
Fluxurile cu ultrasunete folosesc unde ultrasonice pentru a măsura debitul unui fluid. Există două tipuri principale: tranzit - timp și debitmetre ultrasonice Doppler. Transit - Fluxurile cu ultrasunete de timp măsoară diferența în timpul necesar pentru ca undele ultrasonice să călătorească în amonte și în aval în fluid. Fluxurile cu ultrasunete Doppler, pe de altă parte, măsoară deplasarea frecvenței undelor cu ultrasunete reflectate din particule sau bule din fluid.
Una dintre diferențele semnificative între paddlewheel și debitmetre cu ultrasunete este metoda de instalare. Fluxurile cu ultrasunete pot fi instalate extern pe conductă, fără a fi nevoie să se taie în țeavă sau să întrerupă debitul. Acest lucru le face o opțiune non -intruzivă, care este deosebit de utilă în aplicațiile în care lichidul este periculos sau unde timpul de oprire pentru instalare nu este acceptabil. Cu toate acestea, fluxurile de paddlewheel necesită introducerea în fluxul de flux, ceea ce înseamnă că țeava trebuie tăiată sau trebuie instalată o montare.
În ceea ce privește precizia, fluxurile cu ultrasunete pot oferi o precizie ridicată, similară cu debitmetrele de turbină, în special în conductele cu diametru mare. De asemenea, sunt mai puțin afectate de vâscozitatea fluidului în comparație cu debitmetrele cu palete. Cu toate acestea, fluxurile cu ultrasunete pot fi mai scumpe decât debitmetrele cu palete, iar performanța lor poate fi afectată de factori precum prezența bulelor de aer sau a solidelor în fluid.
Comparație cu fluxuri magnetice
Fluxurile magnetice, cunoscute și sub numele de Magmeters, funcționează pe baza legii de inducție electromagnetică a lui Faraday. Când un fluid conductiv curge printr -un câmp magnetic generat de contor, este indusă o forță electromotivă, care este proporțională cu debitul fluidului.
Fluxurile magnetice sunt cunoscute pentru precizia lor ridicată și raportul de turnare larg. Acestea pot măsura debitele pe o gamă largă, de la fluxuri foarte mici la foarte mari. Spre deosebire de fluxurile de paletă, fluxurile magnetice nu sunt afectate de vâscozitatea, densitatea sau temperatura fluidului. Cu toate acestea, acestea necesită ca lichidul să fie conductiv, ceea ce limitează aplicarea lor la lichide precum apa, apele uzate și unele soluții chimice.
Pe de altă parte, debitmetrele de paletă pot fi utilizate atât cu lichide conductive, cât și non -conductoare. De asemenea, sunt mai accesibile decât fluxurile magnetice, ceea ce le face o alegere populară pentru aplicațiile în care costul este o considerație majoră.
Aplicații de debitmetre de paletă
Datorită caracteristicilor lor unice, fluxurile de paddlewheel sunt bine - potrivite pentru o varietate de aplicații. În industria de tratare a apei, acestea pot fi utilizate pentru a măsura fluxul de apă în conducte, inclusiv aportul de apă brută, distribuția apei tratate și descărcarea apelor uzate. De asemenea, sunt utilizate în mod obișnuit în industria HVAC pentru a măsura fluxul de apă răcită sau apă caldă în sistemele de încălzire și răcire.
În industria de prelucrare a chimicelor, debitmetrele cu paddlewheel pot fi utilizate pentru a măsura fluxul diferitelor substanțe chimice, în special a celor cu vâscozități moderate. De asemenea, sunt utilizate în industria alimentelor și a băuturilor pentru măsurarea fluxului de lichide precum sucuri, lapte și bere.
De ce să alegem debitmetrele noastre de paletă

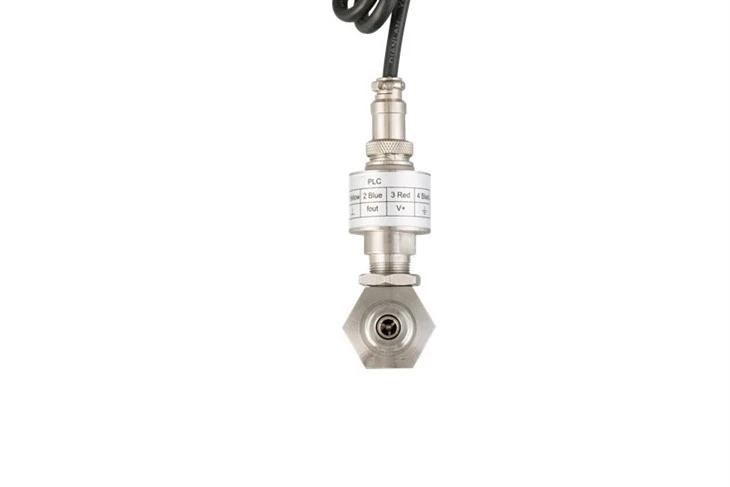

Ca furnizor dePaddlewheel Flowmeters, oferim produse de înaltă calitate, care sunt concepute pentru a răspunde nevoilor diferitelor industrii. Fluxurile noastre de paddlewheel sunt construite cu materiale durabile, asigurând fiabilitate și performanță pe termen lung. De asemenea, sunt calibrate pentru a oferi măsurători precise, iar echipa noastră de asistență tehnică este întotdeauna disponibilă pentru a ajuta la instalare, depanare și întreținere.
Dacă sunteți pe piață pentru un debitmetru și luați în considerare un debitmetru cu paletă, vă încurajăm să ne contactați. Vă putem oferi informații detaliate despre produs, vă putem ajuta să selectați modelul potrivit pentru aplicația dvs. și să oferiți prețuri competitive. Indiferent dacă sunteți o întreprindere mică sau o întreprindere industrială mare, fluxurile noastre de paddlewheel pot oferi o soluție eficientă și fiabilă pentru nevoile dvs. de măsurare a fluxului.
Concluzie
În concluzie, fluxurile de paddlewheel au propriile lor avantaje și dezavantaje unice în comparație cu alte tipuri de debituri. Deși este posibil să nu ofere același nivel de precizie ca și unele debitmetre de înaltă calitate sau cu ultrasunete, acestea sunt simple, costuri eficiente și pot gestiona o gamă largă de vâscozități fluide. Sensibilitatea lor relativ scăzută la tulburările de curgere și ușurința instalării le fac o alegere populară pentru multe aplicații.
Dacă sunteți interesat să aflați mai multe despre fluxurile noastre de paddlewheel sau aveți nevoie de asistență în alegerea debitmetrului potrivit pentru aplicația dvs., nu ezitați să ne contactați. Așteptăm cu nerăbdare să discutăm cerințele dvs. și să vă ajutăm să găsiți cea mai bună soluție de măsurare a fluxului.
Referințe
- „Manual de măsurare a fluxului: proiecte și aplicații industriale” de Richard W. Miller
- „Carte de referință pentru instrumentare” de William D. Stanley
- Literatura producătorului pentru traductoare de turbină din seria KF500, traductoare de turbină din seria KF500F și debitmetre de paddlewheel.
