Cum se testează funcționalitatea unei electrovalve de uz general?

Testarea funcționalității unei electrovalve de uz general este un proces crucial pentru a asigura fiabilitatea și performanța acesteia în diverse aplicații. În calitate de furnizor de electrovalve de uz general, înțeleg importanța furnizării de produse de înaltă calitate, care să răspundă nevoilor clienților noștri. În acest blog, voi împărtăși câteva metode cuprinzătoare despre cum să testați funcționalitatea acestor supape.

Înțelegerea elementelor de bază ale electrovalvelor de uz general

Înainte de a vă scufunda în procesul de testare, este esențial să înțelegeți principiul de bază de funcționare al electrovalvelor de uz general. O supapă electromagnetică este un dispozitiv electromecanic care controlează fluxul de fluide (lichide sau gaze) utilizând un curent electric pentru a acționa o bobină de solenoid. Când bobina este alimentată, se creează un câmp magnetic care mișcă un piston sau o diafragmă, deschizând sau închizând astfel supapa.

Există diferite tipuri de electrovalve de uz general, cum ar fiElectrovalvă universală,Supapă cu diafragmă pilot universal, șiElectrovalvă cu acțiune directă. Fiecare tip are caracteristicile și aplicațiile sale unice, dar conceptele fundamentale de testare rămân similare.

Pregătiri pre-test

Inspecție vizuală: Începeți prin a efectua o inspecție vizuală amănunțită a supapei solenoid. Căutați orice semne de deteriorare fizică, cum ar fi fisuri, adâncituri sau coroziune pe corpul supapei, bobină sau conexiuni. Verificați dacă supapa este instalată corect conform instrucțiunilor producătorului. Conexiunile slăbite sau instalarea incorectă pot duce la defecțiuni.
Verificare electrică: Folosiți un multimetru pentru a măsura rezistența bobinei solenoidului. Comparați valoarea măsurată cu specificațiile furnizate de producător. O citire anormală a rezistenței poate indica un scurtcircuit sau un circuit deschis în bobină, ceea ce va împiedica funcționarea corectă a supapei.
Compatibilitate cu fluide: Asigurați-vă că fluidul (lichid sau gaz) utilizat în sistem este compatibil cu materialele electrovalvei. Fluidele incompatibile pot provoca reacții chimice, ducând la degradarea sau defectarea supapei în timp.

Metode de testare funcțională

1. Testare manuală

Pentru unele electrovalve, există o funcție de anulare manuală. Acest lucru vă permite să acționați manual supapa pentru a verifica mișcarea sa mecanică. Prin rotirea sau împingerea comutatorului manual, puteți deschide sau închide supapa fără a alimenta bobina solenoidului. Observați dacă supapa se mișcă fără probleme și dacă există semne de blocare sau rezistență excesivă.
După acționarea manuală a supapei, verificați dacă revine corect în poziția inițială. O supapă care nu se întoarce corect poate indica probleme mecanice, cum ar fi un piston blocat sau un arc deteriorat.

2. Testare electrică

Energizarea bobinei: Conectați supapa solenoidală la o sursă de alimentare care se potrivește cu tensiunea sa nominală. Când este aplicată puterea, ascultați un clic distinct, care indică faptul că pistonul sau diafragma se mișcă. Acest sunet este un semn pozitiv că se generează câmpul electromagnetic și că partea mecanică a supapei este acționată.
Verificarea scurgerii: În timp ce supapa este alimentată, verificați dacă există scurgeri în jurul corpului supapei, conexiunilor sau orificiilor. Scurgerile pot apărea din cauza etanșărilor uzate, a instalării necorespunzătoare sau a deteriorării componentelor supapei. Utilizați un detector de scurgeri sau pur și simplu observați dacă există semne de infiltrare de lichid.
Testarea ciclului: Efectuați mai multe cicluri de pornire - oprire ale supapei solenoid. Acest lucru ajută la simularea condițiilor reale de funcționare și asigură fiabilitatea pe termen lung. Monitorizați performanța supapei în timpul fiecărui ciclu, acordând atenție timpului de răspuns (timpul necesar pentru ca supapa să se deschidă sau să se închidă după ce este aplicată sau scoasă puterea) și orice modificări ale debitului.

3. Testarea debitului

Test de flux deschis: Cu supapa complet deschisă, măsurați debitul fluidului care trece prin supapă. Acest lucru se poate face folosind un debitmetru instalat în sistem. Comparați debitul măsurat cu specificațiile furnizate de producător. O abatere semnificativă de la debitul estimat poate indica blocaje, deteriorări interne sau dimensionarea incorectă a supapei.
Test de debit închis: Închideți supapa solenoidală și verificați dacă există scurgeri de debit. O supapă care funcționează corespunzător ar trebui să aibă un debit minim sau deloc atunci când este închisă. Utilizați un debitmetru de înaltă precizie pentru a detecta chiar și cantități mici de scurgeri, deoarece acest lucru poate afecta eficiența generală a sistemului.

4. Testarea presiunii

Test de presiune în amonte: Aplicați presiune pe partea din amonte a supapei și măsurați presiunea în diferite puncte ale sistemului. Asigurați-vă că supapa poate rezista la presiunea maximă specificată fără semne de deformare sau defecțiune. Verificați performanța de presiune - etanșare a supapei prin monitorizarea scăderilor de presiune pe o perioadă de timp.
Test de presiune diferențială: Măsurați presiunea diferențială pe supapă atunci când este în funcțiune. Acest test ajută la evaluarea capacității supapei de a controla debitul în diferite condiții de presiune. Comparați presiunea diferențială măsurată cu specificațiile producătorului pentru a asigura o performanță adecvată.

Depanare și întreținere

În timpul procesului de testare, dacă întâmpinați probleme cu supapa solenoidală, este important să le depanați și să le rezolvați prompt. Problemele comune includ:

Supapă nefuncțională: Dacă supapa nu se deschide sau nu se închide atunci când este alimentată, verificați conexiunile electrice, rezistența bobinei solenoidului și sursa de alimentare. Poate fi necesară înlocuirea unei bobine defectuoase.
Scurgere: Scurgerile pot fi cauzate de garnituri uzate, scaune de supape deteriorate sau instalare necorespunzătoare. Identificați sursa scurgerii și înlocuiți garniturile sau reparați supapa după caz.
Flux inconsecvent: Debitul inconsecvent se poate datora blocajelor din supapă sau din sistemul de conducte. Curățați sau spălați supapa și conductele asociate pentru a îndepărta orice resturi sau contaminanți.

Întreținerea regulată este, de asemenea, esențială pentru a menține supapa solenoidală în stare bună de funcționare. Aceasta include curățarea periodică, lubrifierea (pentru supape cu părți mobile) și verificarea etanșeității conexiunilor electrice.

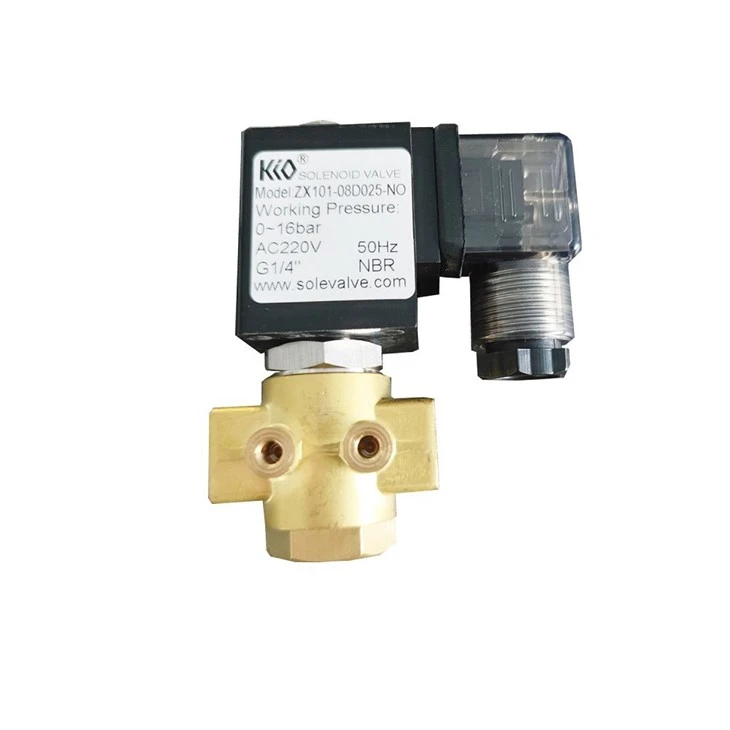

ZX101--(001) _20211012132209_(001)

Concluzie

Testarea funcționalității unei electrovalve de uz general este un proces în mai multe etape care necesită o atenție atentă la detalii. Urmând metodele descrise în acest blog, vă puteți asigura că supapele pe care le utilizați sau furnizați sunt fiabile și funcționează conform așteptărilor. La compania noastră, ne angajăm să oferim electrovalve de uz general de înaltă calitate care au fost supuse unor teste riguroase pentru a satisface nevoile diverse ale clienților noștri.
